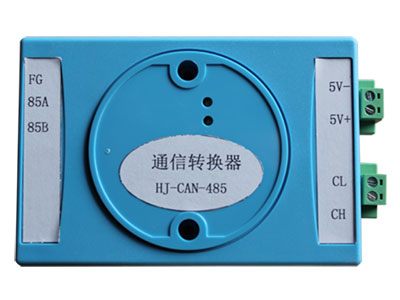

产品型号：HJ-CAN-485

功能 ：

HJ-CAN-485通讯转换器完成通讯协议(CANBUS转RS485)的转换，采用CANBUS通讯方式，通过电缆远距离传输数据信息，使通讯距离最大为2公里；一般安装在气体灭火控制器的机箱内，在如下的情况使用：

HJ600C气体灭火控制器与HJ9100、HJ9000或HJ500A型火灾报警控制器进行CAN总线的联接时，一个HJ-CAN-485通讯换器最多可连接16台HJ600C气体灭火控制器，HJ-CAN-485通讯转换器加装在HJ600C气体灭火控制器上。

HJ-CAN-485通讯转换器采用单片机技术和表面安装工艺，自带光电隔离模块，在控制电路和CANBUS电路之间实现完全电气隔离。工作电源可由设备上提供，也可单独外接。产品内部使用了隔离电源模块，信号和电源都采取了隔离；HJ-CAN-485通讯转换器还采用防雷设计，每线提供600w的抗雷击承受力；这样的保险设计，使HJ-CAN-485通讯转换器具有很强的抗干扰能力和安全性。，大大提高了系统在恶劣环境中使用的可靠性。安置的二个状态指示灯:一个指示CAN总线状态，一个指示RS584总线状态。

技术指标

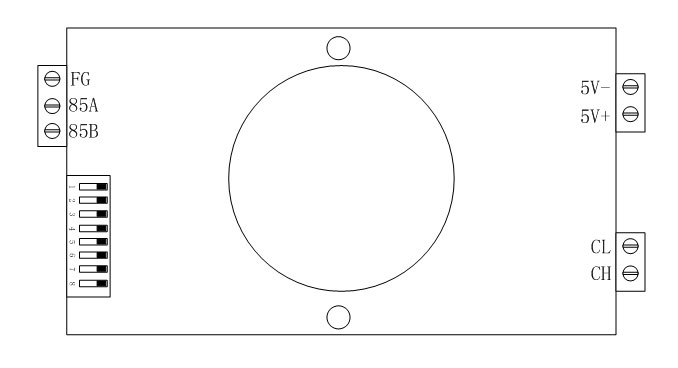

接线说明

* 85A、85B、FG：连接HJ600C气体灭火控制器外部RS485总线。
* 5V+、5V-：通讯转换器供电端子。
* CH、CL：连接HJ500A、HJ9000或HJ9100等控制器内部CAN总线。
拨码设置
通讯转换器设有一个8位指拨开关，每位拔码位于“ON”时为有效。
* 1-4位依次对应的位权为1、2、4、8，设置范围为0-15，应与通讯转换器连接的HJ600C中最大的主机编号对应。
* 5-8位依次对应的位权为1、2、4、8，设置范围为0-15，作为HJ600C接入联动型火灾控制器中映射的控制盘编号。
布线要求
* 通讯转换器应安装在联动型火灾报警控制器侧，其5V电源可由火灾报警控制器提供。
* 连接通讯转换器的CAN总线和RS485总线均应采用双绞线，且导线截面积应≥1.0mm²。
* RS485通讯总线长度应≤1200米。
