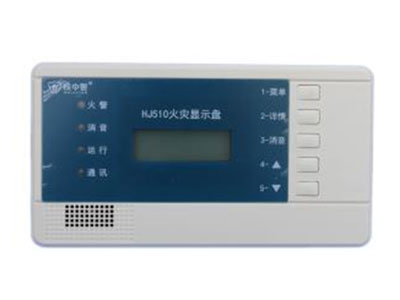

产品型号：HJ510

产品特点：

我公司新一代两线制火灾显示盘。采用中文液晶显示方式，挂接在我公司火灾报警控制器回路线上，通过两总线与控制器进行实时通讯，以显示其所在楼层或防火分区内总线负载的火警信息，并设有相应的声、光指示。

采用壁挂式结构，体积小，安装简便。

采用总线供电，总线即通讯又供电，功耗低，安装方便。

分段设置显示范围，可跨回路显示，使用灵活、方便。

显示盘占回路总线地址，在与本公司控制器连接时编址范围：0-255。

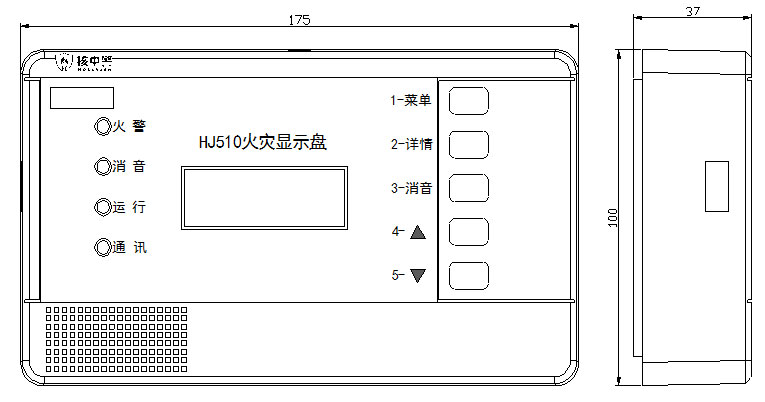

外形尺寸：

工作原理：

HJ510采用强抗干扰HDSC单片机设计，总线供电，通过两总线与控制器进行实时通讯及供电，显示其监视范围内的火灾报警信息，显示信息包括负载的回路号、地址号和中文地址等详细信息，同时发出相应的声、光指示；受检于控制器，当脱离总线后控制器将报出故障。

技术特性：

* 工作电压：DC24V
* 工作电流：总线工作电流≤7mA
* 使用环境：温度：-10℃～+50℃    相对湿度：≤95%（不凝露）
* 显示容量： 火警信息：200条
* 外形尺寸：长175 mm × 宽100 mm × 厚37mm

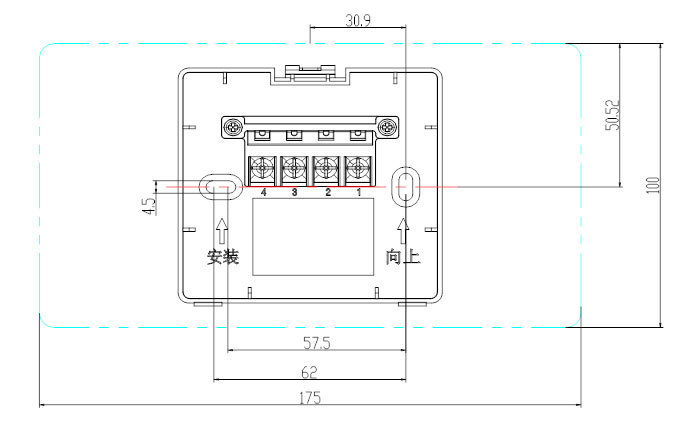

* 安装孔距：57.5mm~62mm
* 执行标准：GB 17429-2011
* 安装方法：底座安装时需预留足够HJ510安装空间。底座固定好后，“3”、“4”端子连接控制器总线，然后将HJ510垂直安装在底座上，确保与底座卡紧到位。
