产品名称：JTW-A2-HJ230型

性能特点：

JTW-A2-HJ230型点型感温火灾探测器（A2），是利用热敏元件对温度的敏感性来检测环境温度，内置单片机固化高可靠火灾判断程序并采用特殊工艺进行处理工作稳定可靠。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。

主要特点如下：

*采用高精度热敏元件，可准确快速探测环境温度变化。
*无极性二总线，采用电子编码（地址范围0－255号），安装、调试简便可靠。
*采用先进的表面（SMT）贴装工艺制作。

结构特征与工作原理：

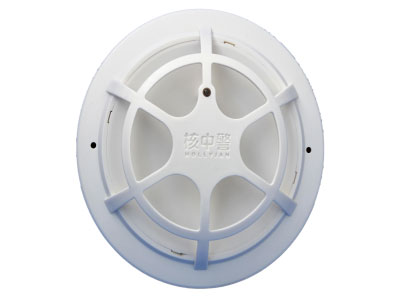

* 探测器外形

* 工作原理

  探测器是利用热敏元件对温度的敏感性来探测火灾，当外接温度升高时，热敏元件的阻值随温度变化，当温度上升速度达到报警升温速率时，探测器点亮火警确认灯，同时将火警信息上传至火灾报警控制器。

技术特性：

* 工作电压：20－28V (DC)
* 工作电流：监控电流≤0.45mA      报警电流≤0.8mA
* 编码方式：电子编码（编码范围为0～255）
* 报警类别：A2
* 使用环境：温度：-10℃～+50℃     相对湿度≤95% (不凝露)
* 外形尺寸： ∮100mm  高：44mm（含底座）
* 重量：85g（含底座）
* 执行标准：GB 4716-2005

安装与布线：

* 安装方法：

探测器底座示意图如图6所示。底座上有2个导体片，片上带接线端子。穿线管内的探测器总线分别接在2和3两个接线端子上（不分极性）。待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。
