产品名称：JTY-GD-HJ120型

性能特点：

JTY-GD-HJ120点型光电感烟火灾探测器(以下简称探测器)采用红外散射原理设计的点型火灾探测器。该探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。

* 采用无极性二总线制与控制器通讯。

* 电子编码，编码范围0-255。

* 内置高性能单片机实时采样处理数据，采用多种算法，有效避免误报现象。

结构特征与工作原理：

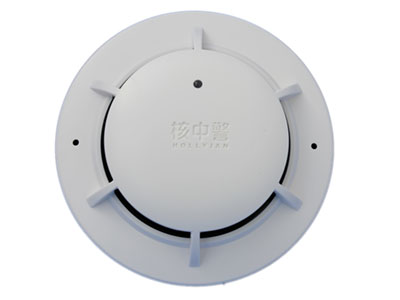

* 探测器外形。

* 工作原理

探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于烟尘对红外光的散射作用，使接收光信号增强，当烟尘达到一定浓度时，点亮火警确认灯，向控制发出报警信号。

技术特性：

* 工作电压：20－28V (DC)
* 工作电流： 监视电流≤0.5mA      报警电流≤0.9mA
* 编码方式：电子编码（编码范围为0～255）
* 使用环境：温度：-10℃～+50℃     相对湿度≤95% (不凝露)
* 外形尺寸： ∮100mm  高：45mm（含底座）
* 重量： 110g(含底壳)
* 执行标准：GB 4715-2005

安装与布线：

* 安装方法： 探测器安装


底座上标示2和3位置设置有接线端子。布线管内的探测器总线分别接在2、3两个接线端子上（不分极性）。待底座安装牢固后，将探测器底部对正底座顺时针旋转到位，即可将探测器安装在底座上。

* 布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。
