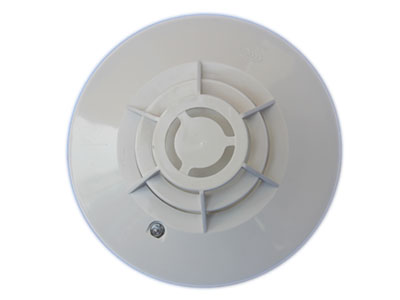

产品名称：JTW-A2S-HJ9720型概述：

JTW-A2S-HJ9720点型感温火灾探测器(以下简称探测器)为定温型探测器，是利用热敏元件对温度的敏感性来检测环境温度，内置单片机固化高可靠火灾判断程序并采用特殊工艺进行处理工作稳定可靠。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。

主要特点如下：

采用高精度热敏元件，可准确快速探测环境温度变化。
无极性二总线制负载，采用电子编码（地址范围0－63号），安装、调试简便可靠。
采用先进的表面（SMT）贴装工艺制作

探测器是利用热敏元件对温度的敏感性来探测火灾，当外界温度升高时，热敏元件的阻值降低，当达到报警温度时，内部单片机点亮火警确认灯，同时将火警信息上传给控制器。

技术特性

工作电压：15－26V (DC)
工作电流：监控电流≤0.45mA      报警电流≤0.8mA
编码方式：电子编码（编码范围为0～63）
报警温度：57℃
类别：A2S
使用环境：温度：-10℃～+50℃     相对湿度≤95% (不凝露)
外形尺寸： ∮104mm  H：51mm（含底座）
执行标准：GB 4716-2005
保护面积：空间高度不超过8m 时保护面积为30m2 具体参数应以《火灾自动报警系统设计规范》（GB 50116-98） 为准。

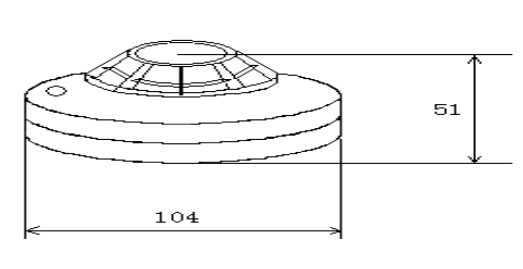

外形尺寸：

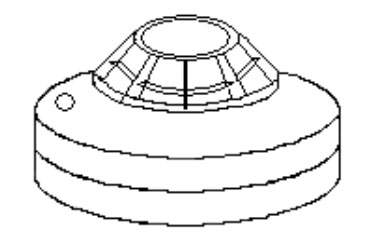

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线方式：
探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。

使用及操作
本探测器的编码方式为电子编码，该编码方式简便快捷，现场编码时可利用控制器或便携式手持编码器进行，具体操作方法详见控制器使用说明书或编码器使用说明书。

注意事项：

防尘罩必须在工程正式投入使用后方可摘下，请妥善保管防尘罩以备后用。
在探测器周围0.5m内，不应有遮挡物。
探测器至空调送风孔边的水平距离不应小于1.5m。
探测器至墙壁、梁边的水平距离不应小于0.5m。
探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。
探测器底座应安装牢固，其导线连接必须可靠。
