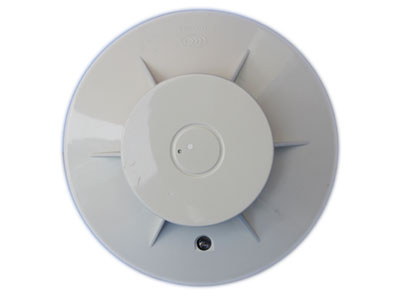

产品名称：JTY-GD-HJ9701型

产品概述：

JTY-GD-HJ9701点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等一般工业与民用建筑场所。主要特点如下：
无极性二总线制负载，采用电子编码（地址范围0－63号），安装、调试简便可靠。
采用先进的表面（SMT）贴装工艺制作。
单片机实时采样处理数据，通过控制器可查询现场情况。
具有自动补偿功能，降低了误报率。当补偿到一定值时，探测器指示灯闪烁，报故障，以提醒用户须及时清洗。

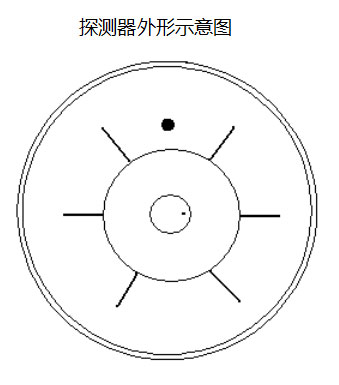

结构特征与工作原理

工作原理

探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于烟尘对红外光的散射作用，使接收光信号增强，当烟尘达到一定浓度时，点亮火警确认灯，向控制发出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。

技术特性

1. 工作电压：DC15-26V。
2. 监控电流：≤1.2mA
3. 报警电流：≤2mA    编码方式：电子编码（编码范围为0～63）
4. 使用环境：温度：-10℃～+50℃     相对湿度≤95% (不凝露)

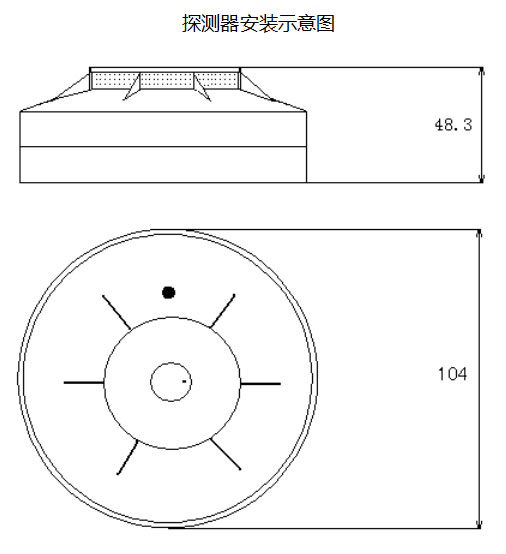

5. 外形尺寸： ∮104mm  H：48.3mm（含底座）
6. 执行标准：GB 4715-2005
7. 保护面积：当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116-98）为准。

安装与布线

安装方法：

底座上有3个导体片，片上带接线端子。布线管内的探测器总线分别接在二个接线端子上（不分极性），另一个导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线方式：探测器二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设。
