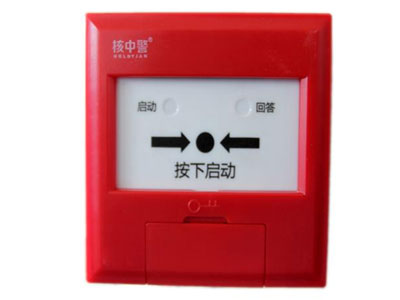

产品型号：HJ320

性能特点：

HJ320型消火栓按钮（以下简称HJ320）用于启动现场消防水泵，设有启动和回答指示灯，用于指示消防水泵的启动和反馈状态，以给操作人员信息反馈。

* 用拔插式结构设计，安装简单方便；外表美观、大方。
* 采用我公司新一代总线技术，电子编码（地址范围0－255号）。
* HJ320上的有机玻璃片在按下后可用专用工具复位，以重复使用。

结构特征与工作原理：

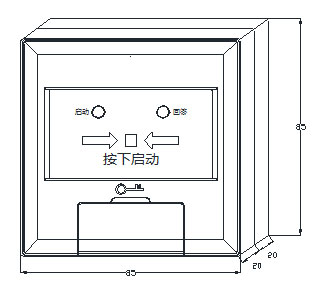

*HJ320的外形示意图

* 工作原理

HJ320采用按压启动触发方式，通过机械结构进行自锁，可减少人为误触发现象。HJ320内置高性能单片机，检测到按钮按下后，点亮启动确认灯，闭合常开输出节点，并向消防联动控制器传送启动信息。HJ320接收到消防联动控制器发送的消防水泵反馈信号后，点亮绿色回答指示灯。

技术特性：

* 工作电压：20－28V (DC)
* 工作电流：监控电流≤0.45mA         报警电流≤0.8mA
* 接点容量：0.1A  (24VDC)
* 使用环境：温度：-10℃～+50℃    相对湿度≤95%，不凝露
* 外形尺寸：85mm×85mm×40mm （含底座）
* 重量：100g(含底壳)
* 执行标准：GB 16806-2006

安装与布线：

* 安装前应首先检查外壳是否完好无损，标识是否齐全。
* 安装时只需先将HJ320底座紧固后，从底座的进线孔中穿入电缆并接在相应端子上，然后将HJ320按正确方向垂直插入底座即可。安装示意图如图11所示。

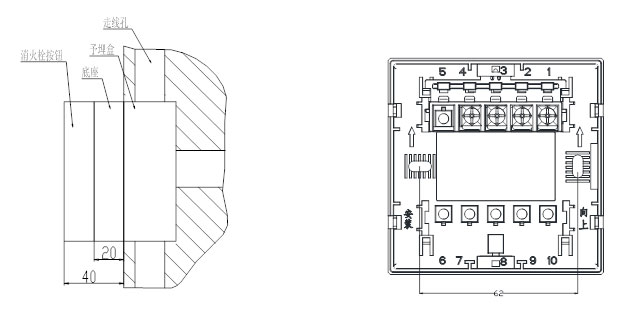

              * HJ320端子示意图

端子说明：

3、4：两总线端子，接控制器回路线。
1、2：无源常开输出端子，启动后闭合。
* 布线要求：L+、L-可选用截面积不小于1.5mm2的RVS双绞线五、模块及隔离器系列产品
