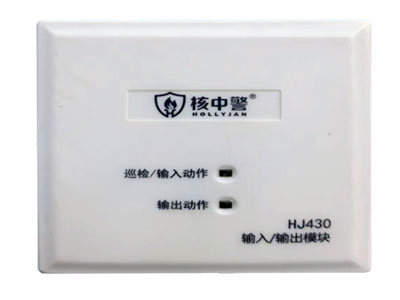

产品名称：HJ430型

性能特点：

HJ430输入/输出模块（以下简称HJ430）。主要用于控制各种一次动作的消防联动设备的启动等操作，如：排烟阀、送风阀等非持续供电的现场消防设备；还可对设备状态进行监测，将设备状态上传至控制器。

* 用插拔式结构设计，安装简单方便；外表美观、大方。
* 无极性二总线制负载,无需外接消防联动电源。
* 采用电子编码（地址范围0－255号），可与其它类型负载混合编址。

结构特征与工作原理：

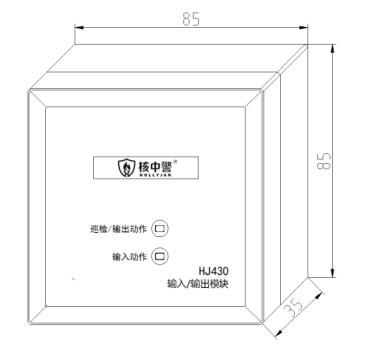

* HJ430的外形示意图

* 工作原理

HJ430内置高性能MCU，通过高精度A/D实时监测输出线路和反馈输入线路。HJ430接收到火灾报警控制器的启动命令后，继电器吸合输出，点亮动作指示灯。HJ430接收到设备传来的反馈信号后，将该信息传到消防联动控制器，并点亮反馈指示灯。

技术特性:

* 工作电压：20－28V (DC)
* 工作电流：监控电流≤0.5mA       启动电流≤1.5mA
* 输出方式：电压脉冲
* 使用环境：温度：-10℃～+50℃    相对湿度≤95%(不凝露)
* 外形尺寸：85mm×85mm×35mm（含底座）
* 重量：110克（含底座）
* 执行标准：GB 16806-2006

安装与布线:

* 安装前应首先检查外壳是否完好无损，标识是否齐全。
* 安装时从底壳的进线孔中穿入电缆并接在相应端子上，再插好HJ430即可，安装好HJ430。

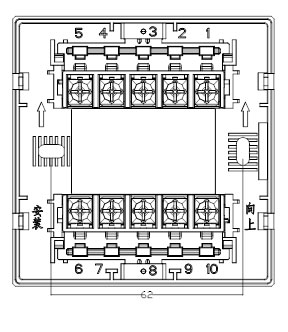

底座安装示意图

“2”、“3”：信号线，接回路总线，无极性。
“4”、“5”：接无源常开反馈信号。
“8”、“9”：接现场被控设备，“9”为正极，“8”为负极。
* 布线要求：信号总线须使用RVS 双绞线，且截面积应≧1.0mm2 。

警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

注意事项:

* “4”、“5”接线端子必须接现场设备的无源常开结点。
* “8”、“9”接线端子接现场设备，不可接入有源设备。
*  HJ430为脉冲输出，不可用于控制电磁阀、继电器等需持续供电的现场设备。
