产品名称：HJ9703型

产品概述：

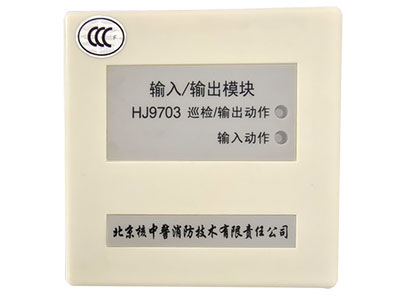

HJ9703输入/输出模块（以下简称HJ9703）。主要用于控制各种一次动作的消防联动设备的启停操作，如：排烟阀、送风阀、电梯迫降、切非消防电源等；还可对设备状态进行监测，将设备状态上传至控制器。
用插拔式结构设计，安装简单方便；外表美观、大方。
自身无需接24V。
无极性二总线制负载。
采用电子编码（地址范围0－63号），可与其它类型负载混合编址，可现场改写，安装、调试简便可靠。

结构特征与工作原理：

工作原理

HJ9703内置高性能MCU，通过高精度A/D实时监测输出线路和反馈输入线路。HJ9703接收到火灾报警控制器的启动命令后，继电器吸合输出，点亮动作指示灯。HJ9703接收到设备传来的反馈信号后，将该信息传到火灾报警控制器，并点亮反馈指示灯。

技术特性：

1. 工作电压：15－26V (DC)
2. 工作电流：监控电流≤0.45mA         启动电流≤1.3mA
3. 输出容量：DC30V/2A
4. 动作、反馈指示灯：红色
5. 编码方式：电子编码方式，占用一个总线编码点，编码范围可在0～63之间任意设定
6. 使用环境：温度：-40℃～+50℃    相对湿度≤95%，不凝露

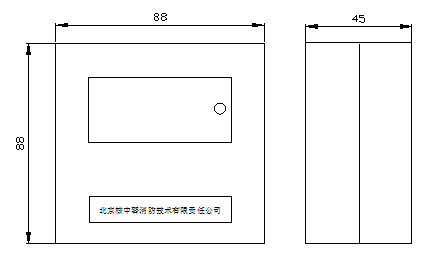

7. 外形尺寸：45mm×88mm×88mm（含底座）
8. 执行标准：GB 16806-2006

安装与布线：

安装前应首先检查外壳是否完好无损，标识是否齐全。

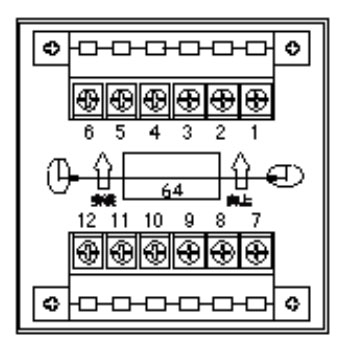

安装时从底壳的进线孔中穿入电缆并接在相应端子上，再插好HJ9703即可，安装好HJ9703，HJ9703底壳安装示意图如图2所示。

L1、L2：信号线，接回路总线，无极性。
H1、H2：接无源常开输出端子。
I+、I-：接联动电源DC24V，注意极性。
O+、O-：接现场设备
注：输入和输出线路均须配接2.4K终端电阻。
布线要求：信号总线L1，L2 须使用RVS 双绞线，且截面积应≧1.0mm2 。

注意事项：

1、HJ9703终端电阻需接在现场设备端。
2、HJ9703的H1、H2接线端子必须接现场设备的无源常开结点。
3、HJ9703的O+、O-接线端子接现场设备，不可接入有源设备。
4、当所接设备所需电流超过DC24V/2A时，O+、O-不可直接接现场设备，需配接终端盒，通过再接现场设备。
