产品参数:

功能介绍:

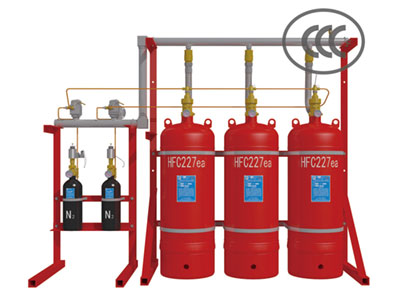

该产品由火灾自动报警灭火控制系统、灭火剂贮存容器、驱动容器、驱
动阀、选择阀、单向阀、信号反馈装置(压力信号器)、安全阀、支架、喷头、
管道系统等组成。具有自动探测火灾，自动报警及控制联动设备、自动灭火
等功能。在紧急情况下，可进行电气手动和机械应急手动方式启动灭火

产品特点：

1、组合分配系统由一套公共的灭火剂储存装置对应多套管网系统，保护多个防护区域的构成（最多8个）。
2、单元独立系统由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成。
3、根据需要可分为单凭组独立系统和多瓶组独立系统。

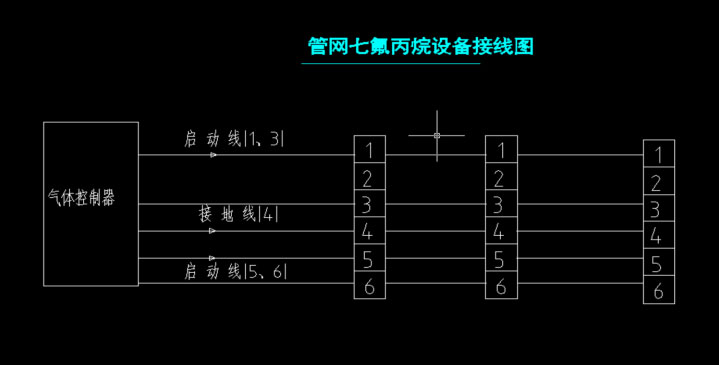

接线示意图:

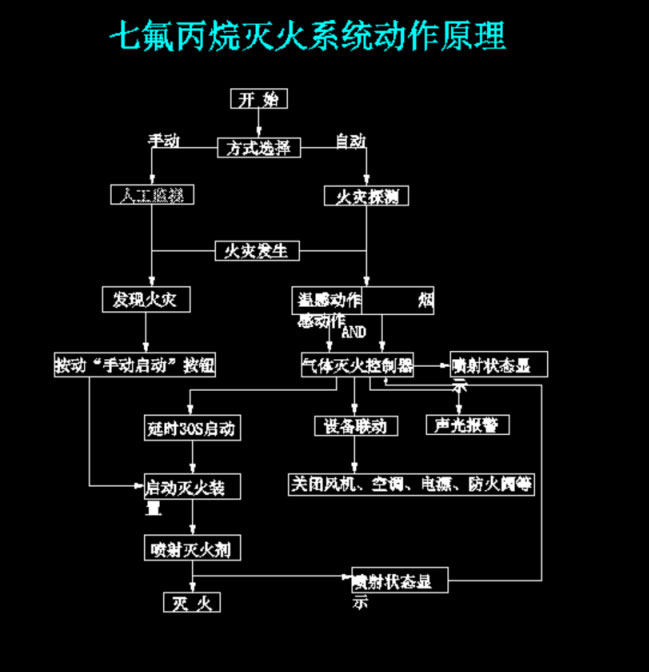

工作原理图：

启动方式:

1、自动控制
将火灾自动报警灭火控制器上控制方式选择键拨到“自动”位置时， 灭火系统处于自动控制状态，当防护区发生火情，感温、感烟探测器发 出火灾信号通过火灾自动报警灭火控制器的逻辑分析后，即发出声光复 合报警信号，同时发出联动指令，关闭联动设备，经过一段延时后，发 出灭火指令，打开启动阀释放启动气体，启动气体通过控制气体管道打 开相应的选择阀和容器阀，释放灭火剂，实施灭火。

2、 电气手动控制
将火灾自动报警灭火控制器上控制方式选择键拨到“手动”位置时， 灭火系统处于手动控制状态，当防护区发生火情，可按下启动/停止键或 火灾自动报警灭火控制器上的启动按钮，即可按规定程序启动灭火系统 释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。

3、机械应急手动控制
当保护区发生火情，火灾自动报警灭火控制器不能发出灭火指令时， 应通知有关人员撤离现场关闭联动设备，然后拔出相应电磁阀上的安全 插销，按下按钮可打开启动阀，释放启动气体，即可打开选择阀、容器 阀、释放灭火剂，实施灭火。若此时遇上因启动阀维修或启动钢瓶充换 启动气体不能工作时，应先手动拉起区域所需灭火剂钢瓶容器阀气缸上 的安全销，按下容器阀上的手动按钮，实现灭火操作（有选择阀的区域 要先开启选择阀）。
当发生火灾警报，在延时内发现有异常情况，不需要启动灭火系统 进行灭火时，可按下启动/停止键或火灾自动报警灭火控制器上的紧急停 止按钮，即可阻止灭火指令的发出
