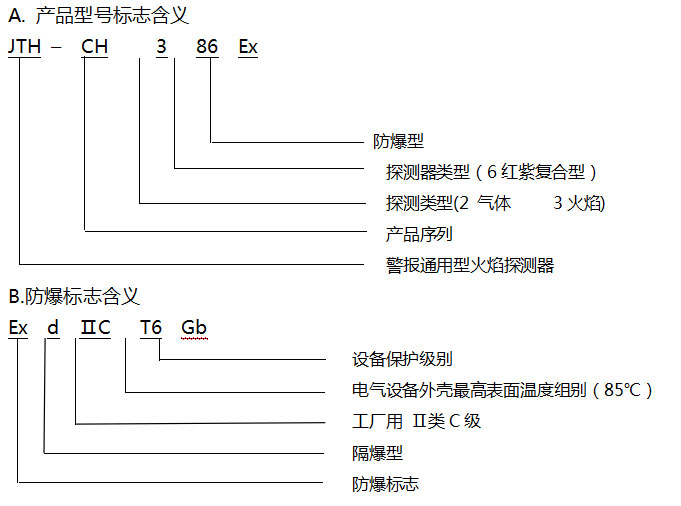

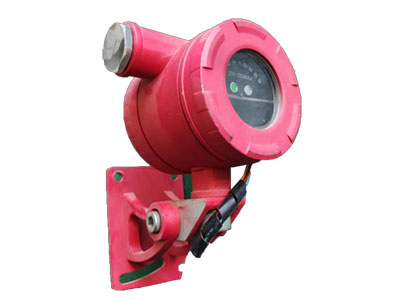

产品型号：JTH-CH386Ex/Ex-dIIC-T6Gb

主要技术指标及应用环境:

主要特点:

· 电磁辐射、日光及背景热辐射免疫。
· 5.0um～11um 、4.4uM两个红波长探测降低误爆率。
· 基于Modbus（RTU）协议的标准RS485接口及4～20mA输出,报警继电器输出。
· 可以与我公司生产的报警控制器、PLC、DCS等系统配套使用。
· 采用单片机处理系统,稳定性抗干扰能力强,耗小。
· 反性保护功能。

探测器结构:

探测器结构组成

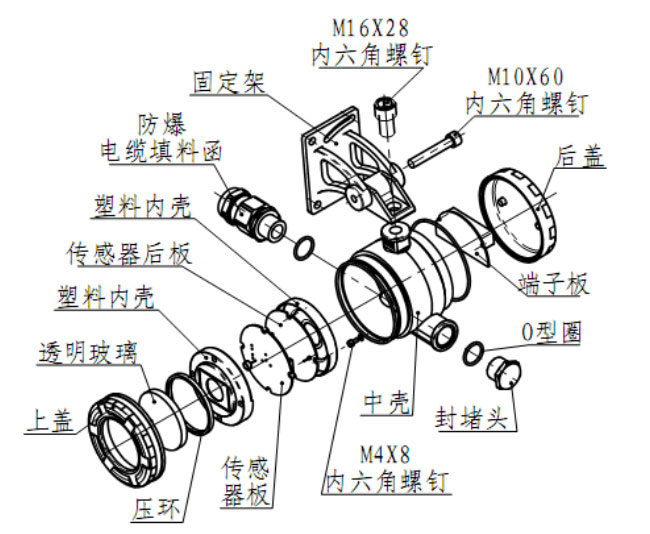

本探测器结构设计达到了隔爆型产品要求，壳体、螺旋套等零件配合的隔爆螺纹、隔爆接合面参数全部达到隔爆要求。(结构图1)

 图4.1.1  探测器结构图

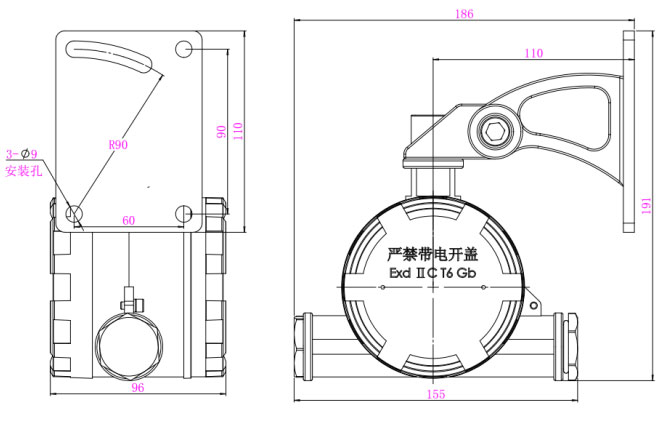

5.2 探测器外型尺寸图(见下图)

探测器外型尺寸图

 探测器安装:

 安装原则
· 本探测器必须由经过专业培训的人员安装、调试、维护和使用。
· 探测器安装布线时，应使所监视的区域处于视场角的有效范围内。
· 探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。
· 电缆接线口密封套、各个连接部位的连接状态必须确保其密封效果，不得漏水。
· 探测器外壳必须可靠接地，防止外来射频及电磁噪声的干扰。
· 保证每一个探测器的接地点和控制器的接地点通过屏蔽层连接到一处可靠接地，禁止同一系统的探测器和控制器在不同处独立接地。
· 禁止将探测器直接安装在热源或振动源上。

安装区域

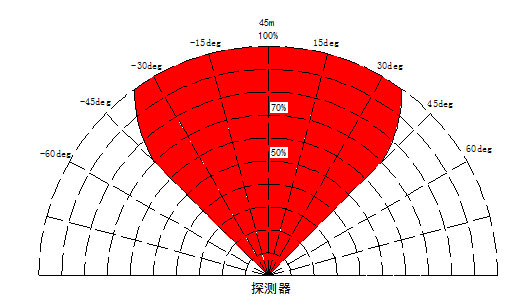

探测器可探测的火警满足平方反比定律：探测器距离增加一倍，那么只有1/4的辐射可能到达探测器。红外探测视角为45º (如图3所示)
如：能在17米的地方探测到0.1平方米（33cmх33cm）的乙醇火的IR3火焰探测器，如果安装在34米的探测距离，则最小火警需要0.4平方米。相反，在8.5米的范围内，只有0.025平方米就能触发报警。

探测距离

火焰探测器的探测距离与不同燃烧物所产生火焰辐射量的大小，火灾发生初期的预计火焰尺寸大小，长距离情况下部分红外紫外辐射被吸收情况有关。

· 国家标准GB15631-2008及GB12791-2006定义了两种标准试验火：
0.1m2的正庚烷加3%（体积百分比）的甲苯火
0.1m2的乙醇火
·  国家标准GB15631-2008及GB12791-2006定义了三种灵敏度级别：
0-25m范围内探测器必须报火警         1级
0-17m范围内探测器必须报火警         2级
0-12m范围内探测器必须报火警         3级
·  不同燃烧物燃烧探测距离修正系数如下表

例如，如果汽油是待探测的可燃物时，则最大探测距离是乙醇的1.5倍

安装方式及安装方法:

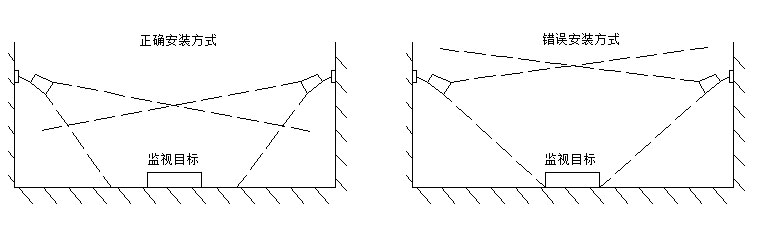

探测器可安装在墙上、屋顶或固定架上。在同一区域内设置有两个火焰探测器时，安装时应将两种探测器平行安装。探测器的安装高度及位置应根据探测器的灵敏度等级而定。探测器距离监视目标可根据火灾特性而定，一般不小于1.5m。(安装方式见图4)

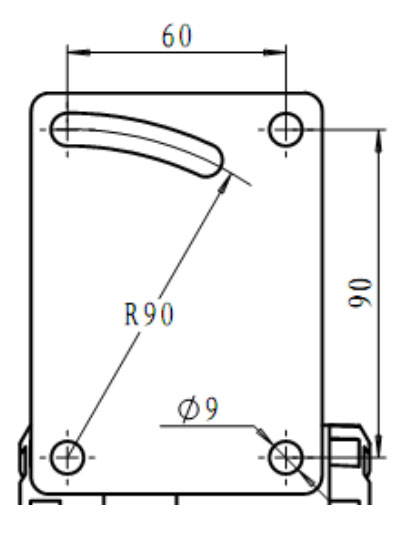

探测器的安装尺寸如图5所示，通过探测器底座上周边均匀分布的4个Ф9的孔，用膨胀螺栓将探测器固定在牢固、抗震的墙面上，然后旋转调节探测器的仰角以及与侧壁的夹角，使之满足探测器保护面积和视场角的要求，之后拧紧固定螺栓。

· 在确保安装电缆一切正常的情况下,打开探测器低盖。打开后可看到探测器底盒内线路板上的七位端子块,按线路板端子丝印标示正确接线。(各端子功能如下)

· 根据探测器工作环境要求，本探测器在DC16V-DC32V之间都可以正常工作。根据回路线电阻压降，必须保证最不利环境下供电电压达到DC16V，因此，允许回路中的最大压降则为DC8V。
· 总线型系统中，由于受总线通信距离和回路压降影响，建议通信距离不要超过1000m，电源线采用线径1.00mm2以上铜芯电缆，通信线采用线径1.0mm2以上铜芯电缆。
· 隔爆探测器必须与配套控制器或PLC相连构成监测报警系统，在1区和2区线芯截面应分别不小于2.5mm2和1.5mm2，所用电缆还应符合使用环境的其他要求，如耐热、耐腐蚀、防火等。线路走向等都应符合相应爆炸危险环境的要求。

电缆线路在爆炸危险环境中严禁有中间接头。在特殊情况下，电缆线必须安装中间接头时，只允许在2区内采用相应的防爆接线盒加以保护，方可进行中间连接。

操作级调试说明:

调试注意示事项
· 探测器应在断电情况下接线,确定接线正确后才能通电。
· 开盖调试探测器,应确保现场无可燃气体泄漏。
· 在测试之前，通告有关管理部门，探测器将进行维护，报警系统会因此而临时停止工作。切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
· 如果用非安全方法进行测试，操作必须在危险环境以外进行。

操作及调试方法

在测试探测器灵敏度时，应将火焰（或火灾模拟器）处于探测器的有效视角范围内，持续快速抖动火焰或煽动火焰，使火焰连续闪烁，记录报警时间和探测距离。
注：在危险场所内测试，只可用专用火灾模拟器进行。
探测器在安装结束后以及每次定期维护保养后必须进行测试。以上测试中发现不合格的探测器时应检查探测器的接线是否正确，同时必须注意探测器在上电时有10S的复位时间，在该的复位时间段内，探测器不响应任何火警信号。
探测器根据其输出特性分为4-20mA多线型和RS485总线型，用户根据对应输出方式对设备进行开通调试。
